Basınç ve Sıcağın Gücü: Sıcak İzostatik Presleme (HIP) ile Metal Parça Yoğunluğunu Artırma
Metal parçaların üretiminde, özellikle havacılık, medikal ve enerji gibi kritik sektörlerde, malzemenin yoğunluğu ve iç yapısındaki kusursuzluk hayati önem taşır. Döküm, toz metalurjisi veya modern eklemeli imalat (3D baskı) yöntemleriyle üretilen parçalarda dahi, mikroskobik boşluklar (porozite) veya içsel gerilimler oluşabilir. İşte bu noktada, metallerin içsel kalitesini ve performansını zirveye taşıyan bir işlem devreye girer: Sıcak İzostatik Presleme (HIP - Hot Isostatic Pressing).
Bu blog yazısında, HIP'in ne olduğunu, yüksek sıcaklık ve basıncın metal parçaların yoğunluğunu nasıl artırdığını ve bu güçlü post-processing tekniğinin endüstriyel uygulamalardaki kritik rolünü inceliyoruz.

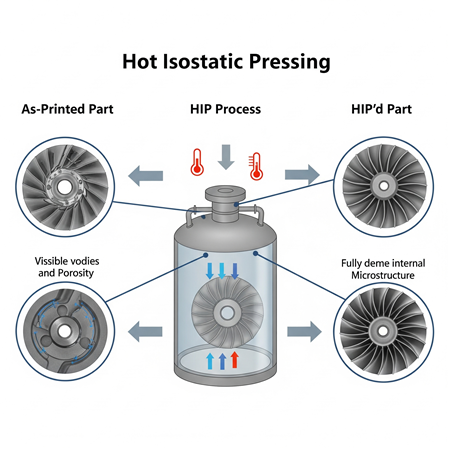

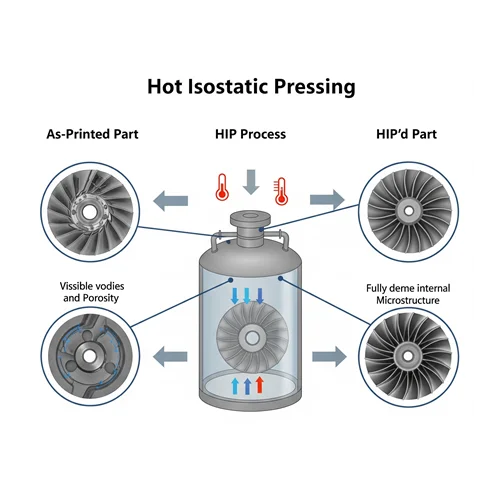

Sıcak İzostatik Presleme (HIP) Nedir? Kontrollü Koşullarda Mükemmellik
Sıcak İzostatik Presleme (HIP), metal veya seramik parçaların mekanik özelliklerini ve malzeme yoğunluğunu iyileştirmek amacıyla uygulanan bir ısıl mekanik prosestir. Bu işlemde, parçalar özel bir yüksek basınçlı fırın (HIP ünitesi) içerisine yerleştirilir ve aynı anda hem yüksek sıcaklığa hem de her yönden eşit olarak uygulanan yüksek gaz basıncına maruz bırakılır.
HIP Süreci Adım Adım:
- Yükleme: İşlenecek parçalar, genellikle sızdırmaz hale getirilerek (iç poroziteye gaz girişini engellemek için) HIP ünitesine yüklenir.
- Basınçlandırma: Ünite kapatılır ve inert bir gaz (çoğunlukla argon veya helyum) ile çok yüksek basınçlara (tipik olarak 100-200 MPa, yani yaklaşık 15,000-30,000 psi) kadar doldurulur.
- Isıtma: Basınçlandırma ile eş zamanlı olarak, fırın içindeki sıcaklık da malzemenin özelliklerine uygun yüksek bir seviyeye (genellikle metaller için 850-1250 °C) çıkarılır. Bu sıcaklık genellikle malzemenin erime noktasının altındadır.
- Bekleme (Dwell Time): Parçalar, belirlenen yüksek sıcaklık ve basınç altında belirli bir süre (genellikle 1 ila 4 saat) bekletilir.
- Soğutma ve Basınç Tahliyesi: Süre sonunda, fırın yavaşça soğutulur ve basınç kademeli olarak düşürülerek parçalar ortam koşullarına geri döndürülür.
HIP Yoğunluğu Nasıl Artırır? Kusurlara Basınç Uygulamak
HIP'in metal parçaların yoğunluğunu artırmasının temelinde, yüksek sıcaklık ve izostatik basıncın sinerjik etkisi yatar:
- Yüksek Basınç: Her yönden eşit olarak uygulanan muazzam basınç, malzemenin içindeki mikroskobik boşlukları (gaz boşlukları, çatlaklar, birleşmemiş bölgeler) sıkıştırır ve çökertir.
- Yüksek Sıcaklık: Yüksek sıcaklık, atomların ve moleküllerin daha hızlı hareket etmesini (difüzyon) sağlar. Bu hızlanan difüzyon sayesinde, çöken boşlukların yüzeylerindeki atomlar birbirine bağlanır ve kalıcı bir katı yapı oluşturur.
Bu kombine etki, malzemenin içindeki poroziteyi önemli ölçüde azaltır veya tamamen ortadan kaldırır. Sonuç olarak, parça çok daha yoğun, homojen ve kusursuz bir iç yapıya sahip olur.
HIP'in Metal Parçalara Sağladığı Kritik Faydalar
Yoğunluk artışının ötesinde, HIP işlemi bir dizi önemli avantaj sunar:
- Gelişmiş Mekanik Özellikler: Daha yoğun ve homojen bir malzeme yapısı, parçaların çekme dayanımını, sünekliğini, yorulma direncini ve sürünme direncini önemli ölçüde artırır.
- Uzatılmış Yorulma Ömrü: İçsel boşlukların giderilmesi, çatlak başlangıcını ve ilerlemesini zorlaştırarak parçaların özellikle döngüsel yüklere karşı ömrünü uzatır. Bu, havacılık ve otomotiv gibi sektörler için hayati önem taşır.
- Homojen Mikro Yapı: HIP, alaşımlardaki mikro segregasyonu azaltabilir ve daha dengeli, ince taneli bir mikro yapı oluşmasına yardımcı olur. Bu da malzemenin genel performansını iyileştirir.
- Eklemeli İmalatın Güçlendirilmesi: 3D baskı teknolojileriyle üretilen metal parçalarda sıklıkla görülen poroziteyi gidermek için HIP vazgeçilmez bir post-processing adımıdır. Bu sayede, 3D baskılı parçalar da yüksek performans gerektiren uygulamalarda güvenle kullanılabilir hale gelir.
- Döküm ve Toz Metalurjisi Parçalarının İyileştirilmesi: HIP, geleneksel üretim yöntemleriyle elde edilen parçalardaki döküm boşluklarını veya toz metalurjisi kaynaklı poroziteyi de önemli ölçüde azaltarak bu parçaların kalitesini artırır.
Endüstriyel Uygulamalar: HIP Nerede Kullanılıyor?
HIP'in sunduğu üstün özellikler, onu birçok kritik endüstri için vazgeçilmez kılmaktadır:
- Havacılık ve Uzay: Jet motoru türbin kanatları, diskler, yapısal bileşenler gibi yüksek sıcaklık ve basınca maruz kalan parçaların ömrünü ve güvenilirliğini artırmak.
- Medikal: Ortopedik ve dental implantlar, cerrahi aletler. Biyouyumluluğu ve dayanıklılığı iyileştirmek.
- Otomotiv: Yüksek performanslı motor parçaları, turboşarj bileşenleri. Yorulma direncini ve ömrünü uzatmak.
- Enerji: Gaz türbinleri, nükleer reaktör bileşenleri. Yüksek sıcaklık ve basınç altında güvenilirliği sağlamak.
- Savunma: Kritik askeri araç ve sistemlerin performansını ve dayanıklılığını artırmak.
Sonuç olarak, Sıcak İzostatik Presleme (HIP), metal parçaların içsel kalitesini ve performansını önemli ölçüde artıran, yüksek teknolojili bir post-processing yöntemidir. Özellikle modern eklemeli imalatın ve geleneksel üretim yöntemlerinin sınırlarını zorlayan uygulamalarda, HIP, parçaların yoğunluğunu artırarak, mekanik özelliklerini iyileştirerek ve ömürlerini uzatarak kritik bir rol oynamaktadır. Basınç ve sıcağın bu güçlü birlikteliği, metal mühendisliğinin geleceğine yön veren önemli bir araçtır.
