Neodimyum Oksit (Nd²O³), yüksek performanslı seramikler, katalizörler, camlar ve Neodimyum mıknatıslarının temel bileşeni olarak ileri teknolojilerde kritik bir rol oynar. Bu malzemelerin fiziksel ve kimyasal özelliklerinin çoğu, mikro ve nano yapılarına bağlıdır. Bu yapıları atomik çözünürlükte görselleştirmek ve analiz etmek için kullanılan en güçlü araçlardan biri, Transmisyon Elektron Mikroskopisi (TEM)'dir.
Ancak, TEM'den yüksek kaliteli görüntü ve veri elde etmenin en büyük zorluğu, numunenin elektron demeti için yeterince ince olması, yani elektron şeffaflığı sağlamasıdır. Neodimyum oksitler gibi seramik ve tozlarda bu hazırlık süreci, malzemenin sertliği ve hassasiyeti nedeniyle özel dikkat gerektirir.

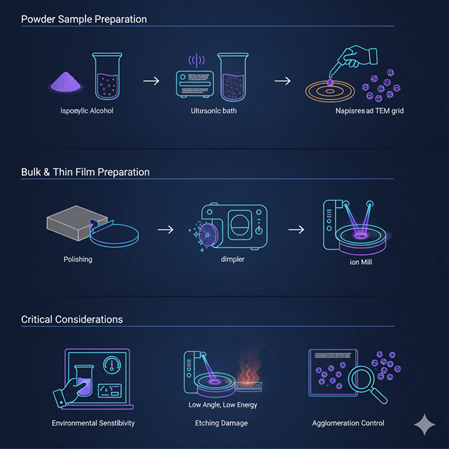

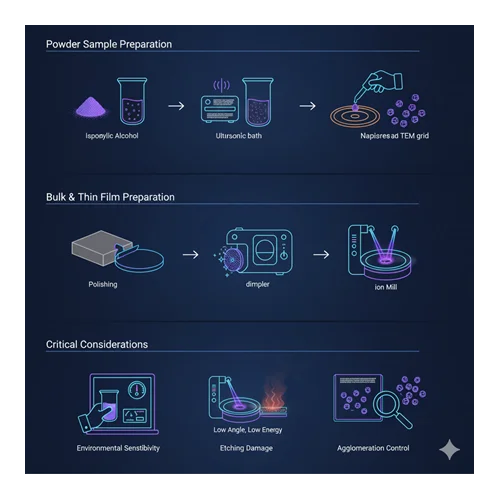

Neodimyum oksit nanopartiküllerinin karakterizasyonu, TEM analizlerinin en yaygın uygulamalarından biridir. Buradaki amaç, partikülleri topaklanmadan (aglomerasyon) ayırmak ve TEM ızgarası üzerine tekil katman halinde yerleştirmektir.
Adım 1: Süspansiyon Hazırlama: Nd²O³ tozu, genellikle İzopropil Alkol (IPA) veya Etanol gibi düşük kaynama noktalı organik bir çözücüde süspanse edilir. Malzemenin çözücüde homojen bir şekilde dağılması kritik öneme sahiptir.
Adım 2: Ultrasonik İşlem: Partiküllerin topaklanmasını çözmek (deaglomerasyon) ve homojen bir dağılım sağlamak için süspansiyon, kısa bir süre (genellikle birkaç dakika) ultrasonik banyoda bekletilir. Sürenin uzun tutulması, partikül hasarına yol açabileceği için hassas kontrol gereklidir.
Adım 3: Izgaraya Damlatma (Drop-casting): Homojenize edilmiş süspansiyon, ince bir karbon film kaplı bakır veya molibden TEM ızgarası üzerine küçük bir damla halinde damlatılır.
Adım 4: Kurutma: Çözücünün uçması ve partiküllerin karbon filme yapışması için numune, oda sıcaklığında veya hafif ısıtma ile kurumaya bırakılır.
Sinterlenmiş Nd²O³ seramikleri, tek kristaller veya bir substrat üzerine biriktirilmiş ince filmler gibi dökme numuneler için daha karmaşık, mekanik inceltme yöntemleri kullanılır.
Adım 1: Mekanik İncelme (Kesme ve Cilalama): Numune, elmas testere veya tel testere ile yaklaşık 100 mikrometre kalınlığında disklere kesilir. Ardından, elmas macunlar kullanılarak diskin kalınlığı 10-20 mikrometreye kadar mekanik olarak cilalanır (parlatılır).
Adım 2: Çukurlaştırma (Dimpling): Numunenin orta noktasını daha da inceltmek ve nihai inceltme için bir başlangıç noktası oluşturmak amacıyla mekanik çukurlaştırma cihazları kullanılır. Bu, merkezin birkaç mikrometreye kadar incelmesini sağlar.
Adım 3: İyon Işınlı Aşındırma (Ion Milling): Numunenin merkezini elektron şeffaflığına (genellikle 100 nanometrenin altı) getirmek için en kritik adımdır. Yüksek enerjili Argon iyonları, numuneye çok küçük açılarla (genellikle 3-5 derece) çarparak atomları yüzeyden yavaşça aşındırır. Bu yöntem, numunenin orta noktasında elektronların geçebileceği bir delik oluşana kadar devam eder.
Nd²O³ numuneleri ile çalışırken verimli ve doğru sonuçlar almak için bazı özel hassasiyetler mevcuttur:
Çevresel Duyarlılık: Neodimyum oksit nemli ortamlarda karbonatlaşmaya (karbonat oluşturmaya) eğilimlidir. Bu nedenle, toz süspansiyonlarının ve ızgaraların hazırlığı ve saklanması sırasında düşük nemli atmosfer sağlanmalıdır.
Aşındırma Hasarı: İyon ışınlı aşındırma sırasında yüksek iyon enerjisi, numunenin yüzeyinde amorf (düzensiz) bir tabaka oluşturabilir. Bunu engellemek için, aşındırma işlemi düşük açılarda ve son aşamalarda düşük enerji ile (örneğin, 1-2 kV) yapılmalıdır.
Topaklanma Kontrolü: Nanopartikül süspansiyonlarında yeterince dağıtıcı ajan (dispersant) kullanmak veya çok seyreltik çözeltiler hazırlamak, yanlış aglomerasyon bilgisini engelleyerek doğru partikül boyutu dağılımını elde etmeyi sağlar.
Neodimyum oksitlerin Transmisyon Elektron Mikroskopisi ile karakterizasyonu, malzeme özelliklerini atomik düzeyde anlamak için vazgeçilmezdir. İster basit bir damlatma yöntemiyle tozları dağıtmak, ister karmaşık iyon ışınlı aşındırma ile ince filmleri hazırlamak olsun; numune hazırlığının hassasiyeti, elde edilen TEM görüntülerinin ve spektroskopik verilerin güvenilirliğini ve kalitesini doğrudan belirler. Doğru hazırlık yöntemleri, Nd²O³ bazlı nanoteknolojilerin potansiyelini tam olarak ortaya çıkarmak için atılan ilk ve en önemli adımdır.
