Modern elektronik cihazlar, giderek artan hız ve verimlilik talepleri nedeniyle, yüksek frekanslarda bile kararlı ve verimli çalışabilen manyetik bileşenlere ihtiyaç duyar. Özellikle indüktörler, transformatörler ve manyetik sensörler gibi uygulamalarda kullanılan manyetik seramikler (ferritler), bu gereksinimi karşılamada kilit rol oynar.
Bu seramiklerin temel performansı, uygulanan elektromanyetik alana ne kadar hızlı ve verimli tepki verdiklerine, yani frekans cevabına bağlıdır. Seramik matrisine Neodimyum Oksit (Nd²O³) gibi nadir toprak elementleri katkısı (doping), malzemenin manyetik özelliklerini, özellikle de yüksek frekanslarda güç kaybını (kayıp faktörü) önemli ölçüde optimize edebilir.
Manyetik seramiklerin yüksek frekanslarda karşılaştığı en büyük sorunlar, enerji kaybına yol açan mekanizmalardır:
Eddy Akımları (Girdap Akımları): Yüksek frekanslarda, malzemenin içinde akım döngüleri oluşur. Manyetik seramikler, yüksek elektriksel dirence sahip oldukları için bu akımları minimumda tutar.
Histerezis Kayıpları: Manyetik alanın sürekli yön değiştirmesi sırasında malzemenin gösterdiği direnç.
Rezonans ve Kayıp Faktörü: Malzemenin doğal manyetik rezonans frekansına yaklaştıkça, manyetik geçirgenliği hızla düşer ve enerji kaybı (tan(delta) veya kayıp faktörü) artar.
Nd²O³ katkısı, seramiğin mikro yapısını (tane sınırları ve elektriksel direnç) iyileştirerek bu kayıp mekanizmalarını kontrol etmeyi amaçlar.

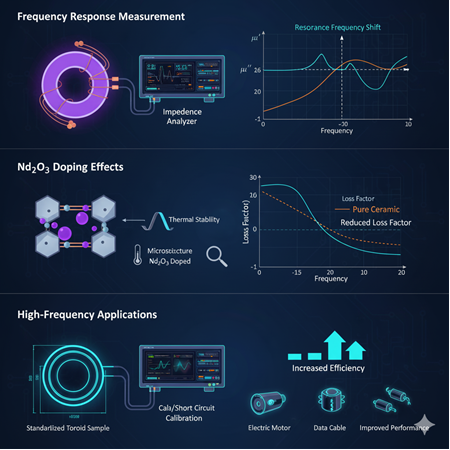

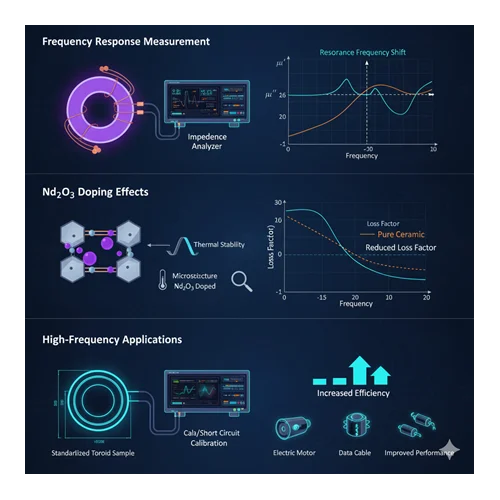

Manyetik seramiklerin frekans cevabı, genellikle Empedans Analizörü veya Manyetik Ölçüm Sistemi (Permeameter) kullanılarak ölçülür.
Manyetik Geçirgenlik (Permeability) Ölçümü: Malzemenin temel manyetik cevabını gösteren kilit parametredir. Yüksek frekans cevabı için, geçirgenliğin geniş bir frekans aralığında yüksek ve kararlı kalması istenir. Ölçüm, numuneye sarılmış bir bobin (toroid veya halka) kullanılarak yapılır.
Empedans Analizörü: Bu cihazlar, malzemenin kompleks geçirgenliğini ($\mu = \mu' - i\mu''$) frekansın bir fonksiyonu olarak ölçer.
Gerçek Kısım ($\mu'$): Enerjiyi depolama yeteneğini (manyetik yoğunluk).
Sanal Kısım ($\mu''$): Enerji kaybını (kayıp faktörü).
Frekans Aralığı: Ölçümler, uygulamanın gerektirdiği aralıkta (örneğin birkaç yüz kHz'den birkaç GHz'e kadar) gerçekleştirilir.
Neodimyum oksit katkısının etkisini anlamak için ölçüm sonuçları dikkatlice yorumlanmalıdır.
Rezonans Frekansında Kayma: Nd²O³'ün seramiğin iç gerilimini ve kristal anizotropisini değiştirmesi beklenir. Bu değişiklikler, malzemenin doğal manyetik rezonans frekansının (genellikle $\mu'$ değerinin hızla düştüğü nokta) daha yüksek frekanslara kaymasına neden olabilir. Daha yüksek rezonans frekansı, malzemenin daha hızlı uygulamalarda kullanılabileceği anlamına gelir.
Kayıp Faktörünün Azalması: İdeal bir katkı maddesi olan Nd²O³, seramiğin tane sınırlarında yüksek dirençli bir bariyer oluşturarak eddy akımı kayıplarını azaltır. Bu durum, kompleks geçirgenliğin sanal kısmı ($\mu''$) ve kayıp faktörü [tan($\delta$) = $\mu''$/$\mu'$] eğrilerinin frekans boyunca daha düşük değerlerde kalmasıyla gözlemlenir.
Sıcaklık Bağımlılığı: Frekans cevabı, sıcaklığa bağlıdır. Nd²O³ katkısının, Curie sıcaklığını (manyetik özelliğin kaybolduğu sıcaklık) etkileyip etkilemediği veya yüksek sıcaklıklarda frekans cevabının ne kadar kararlı kaldığı da ölçülmelidir. Yüksek sıcaklık stabilitesi, otomotiv ve güç elektroniği gibi zorlu uygulamalar için kritiktir.
Doğru frekans cevabı ölçümleri için, numunenin ve ölçüm düzeneklerinin kalitesi hayati öneme sahiptir.
Numune Boyutu ve Şekli: Frekans cevabı, numunenin geometrisine (halka, disk vb.) ve boyutuna son derece bağımlıdır. Özellikle yüksek frekanslarda, geometrik boyutların dalga boyuyla karşılaştırılabilir hale gelmesi yansımalara neden olabilir. Bu nedenle, test edilecek numuneler için standartlaştırılmış toroid şekilleri ve hassas boyutlandırma zorunludur.
Kalibrasyon: Empedans analizörleri ve manyetik ölçüm hücreleri, ölçüm frekans aralığı boyunca açık devre ve kısa devre koşulları kullanılarak dikkatlice kalibre edilmelidir. Yanlış kalibrasyon, özellikle yüksek frekanslarda sonuçların güvenilirliğini tamamen ortadan kaldırabilir.
Nd²O³ katkılı manyetik seramiklerin frekans cevabı ölçümleri, bu malzemelerin gelecekteki elektronik uygulamalardaki potansiyelini değerlendirmek için temel bir araçtır. Empedans analizi yoluyla geçirgenliğin gerçek ve sanal bileşenlerinin hassas bir şekilde ölçülmesi, Nd²O³'ün rezonans frekansını artırıp kayıp faktörünü nasıl azalttığını ortaya çıkarır. Bu analitik yaklaşım, mühendislere, manyetik seramikleri enerji verimliliği ve hız açısından optimize etmeleri için kritik veriler sunar.
