Bir transistörü, elektrik akışını kontrol eden bir "musluk" veya "anahtar" olarak düşünebilirsiniz. Bu anahtarların "açık" (1) veya "kapalı" (0) olması, dijital dünyadaki tüm verilerin temelini oluşturur. Modern bir akıllı telefonun içindeki işlemcide bunlardan milyarlarca adet bulunur.
Ancak silikon transistörler küçüldükçe, "kuantum tünelleme" denilen bir sorun ortaya çıkar. Transistör o kadar küçülür ki, elektrik akımı kapalı olması gereken durumlarda bile aradan sızar. Bu durum aşırı ısınmaya ve performans kaybına yol açar. Karbon nanotüpler ise atomik düzeyde mükemmel bir yapı sunarak bu sızıntıyı engelleme potansiyeline sahiptir.
Karbon nanotüpler, tek bir atom kalınlığındaki grafen tabakasının silindir şeklinde bükülmüş halidir. Elektronik uygulamalarda özellikle tek duvarlı karbon nanotüpler (SWCNT) tercih edilir.

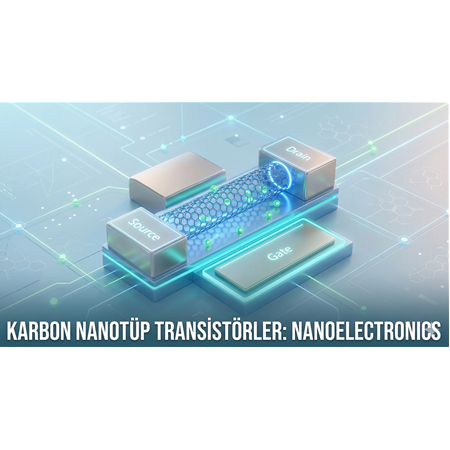

Çalışma Mekanizması: CNTFET'lerde akım, karbon nanotüpün içinden veya yüzeyinden geçer. Geleneksel transistörlerde akımın geçtiği kanal silikondan yapılırken, burada kanal bir veya birkaç karbon nanotüpten oluşur. Bu yapı sayesinde:
Balistik Taşıma: Elektronlar nanotüp içinde hiçbir engele çarpmadan, bir mermi gibi (balistik) hareket ederler. Bu, direncin sıfıra yakın olması ve hızın maksimuma çıkması demektir.
Düşük Voltaj: Çok daha az enerji ile çok daha hızlı anahtarlama (açma-kapama) yapılabilir.
Silikonun devri neden kapanıyor ve karbon neden yükseliyor? İşte karşılaştırmalı avantajlar:
Hız: CNTFET'ler teorik olarak silikon transistörlerden 5 ila 10 kat daha hızlı çalışabilir.
Enerji Verimliliği: Karbon nanotüpler çok daha az güç tüketir. Bu, akıllı telefon şarjlarının haftalarca dayanması veya devasa veri merkezlerinin (Data Center) enerji maliyetlerinin %90 azalması anlamına gelir.
Isı Yönetimi: Silikon işlemciler ısındıkça yavaşlar. Karbon nanotüpler ise ısıyı bakırdan bile daha iyi ilettikleri için işlemcinin kendi kendini soğutmasına yardımcı olur.
2024-2026 yılları arasındaki nanoelektronik araştırmaları, artık sadece "tek bir transistör yapmaya" değil, "komple bir karbon işlemci üretmeye" odaklanmış durumda.
RV16X-NANO İşlemci: MIT araştırmacıları, tamamen karbon nanotüplerden oluşan ve standart endüstriyel yöntemlerle üretilebilen 16 bitlik bir mikroişlemci geliştirdi. Bu, karbon nanoelektroniğin laboratuvardan çıkıp fabrikaya girmeye hazır olduğunun en büyük kanıtı.
3D Entegrasyon (SkyBridge): Silikon işlemciler genellikle 2 boyutlu (düz) bir mimariye sahiptir. Karbon nanotüplerin düşük sıcaklıkta üretilebilmesi, transistörlerin üst üste binerek "gökdelen" gibi 3 boyutlu işlemciler oluşturmasına olanak tanıyor. Bu, işlem kapasitesini metrekare başına binlerce kat artırabilir.
Karbon nanotüp transistörlerin kullanımı sadece bilgisayarlarla sınırlı değil; tıp dünyasında "klinik sensörler" olarak devrim yaratıyorlar.
Klinik araştırmalarda, CNTFET'ler biyosensör olarak kullanılmaktadır. Nanotüplerin yüzeyine belirli antikorlar bağlandığında, tek bir kanser hücresini veya virüsü (örneğin COVID-26 varyantları) elektrik sinyalindeki değişimden anında tespit edebilirler.
Nanotüplerin esnekliği ve iletkenliği, nöronlarla doğrudan iletişim kurabilen implantların geliştirilmesinde kullanılıyor. Klinik deneyler, bu transistörlerin sinir sinyallerini okuyarak felçli hastaların protez uzuvlarını daha doğal bir şekilde kontrol etmesine yardımcı olabileceğini gösteriyor.
Performans Patlaması: Terahertz (THz) hızlarında çalışan işlemciler.
Esneklik: Kağıt gibi bükülebilen, kıyafetlere entegre edilebilen elektronikler.
Maliyet (Uzun Vade): Silikon tesislerine göre daha az hammadde ve enerji ile üretim potansiyeli.
Saflık Sorunu: Üretilen nanotüplerin bir kısmı metalik (iletken), bir kısmı yarı iletken çıkar. Transistör için sadece yarı iletken olanlar lazımdır. Bunları %99.9999 saflıkla ayırmak hala büyük bir mühendislik zorluğudur.
Hizalama: Milyarlarca nanotüpün işlemci üzerinde mükemmel bir düzenle dizilmesi gerekir; tek bir yamuk tüp tüm devreyi bozabilir.
Endüstriyel Direnç: Dünya çapındaki trilyon dolarlık silikon altyapısının bir anda terk edilmesi ekonomik olarak zordur; bu yüzden geçiş muhtemelen "hibrit" (Silikon + Karbon) şeklinde olacaktır.
Yapay zeka (AI), devasa işlem gücüne ihtiyaç duyar. Mevcut AI modelleri (Large Language Models gibi), silikon işlemcilerin enerji tüketimi nedeniyle çevresel bir yük oluşturmaya başladı. Karbon nanotüp işlemciler, AI algoritmalarını "donanım seviyesinde" hızlandırarak, bugünkü süper bilgisayarların gücünü cebimize sığdıracak.
Karbon nanotüplerin üretimi, madencilik faaliyetlerine (nadit toprak elementleri vb.) olan ihtiyacı azaltabilir. Nanokar gibi şirketlerin vizyonu, karbon emisyonlarını hammadde olarak kullanıp bunları yüksek teknolojili transistörlere dönüştürmektir. Bu, teknolojinin sadece "akıllı" değil, aynı zamanda "ekolojik" olmasını sağlar.
CNTFET tasarımı yaparken dikkat edilmesi gereken üç temel parametre vardır:
Gate Dielectric (Kapı Yalıtkanı): Nanotüp ile kapı arasındaki yalıtkanın atomik incelikte ve yüksek K değerine sahip olması gerekir.
Contact Resistance (Temas Direnci): Metal kablolar ile karbon nanotüpün birleştiği noktadaki direnci düşürmek için paladyum gibi metaller tercih edilir.
Doping (Katkılama): Nanotüpleri n-tipi veya p-tipi yapmak için kullanılan kimyasal yöntemlerin uzun süreli kararlılığı test edilmelidir.
Nanoelektronik dünyası, silikonun güvenli limanından ayrılıp karbonun sonsuz potansiyeline doğru yelken açıyor. Karbon nanotüp transistörler, sadece daha hızlı bilgisayarlar değil; daha akıllı tıbbi cihazlar, daha yeşil bir endüstri ve insan beyniyle daha uyumlu bir teknoloji vaat ediyor. Zorluklar büyük olsa da, karbonun atomik zarafeti bu engelleri aşacak güce sahip. Gelecek, bir atom kalınlığındaki bu siyah tüplerin üzerinde yükseliyor.
