Elimizdeki akıllı telefonlardan elektrikli araçlara kadar her modern cihazın beyni olan mikroçipler, üst üste dizilmiş yüzlerce mikroskobik katmandan oluşur. Peki, kalınlığı bir saç telinin binde biri kadar olan bu metal ve yalıtkan katmanlar, silikon bir diskin (wafer) üzerine nasıl bu kadar kusursuz yerleştirilir?
Cevap, Fiziksel Buhar Biriktirme (PVD) teknolojisi ve bu sürecin kalbi olan Sputtering Hedefleri (Targets)'dir. Bu yazıda, çip üretiminin görünmez kahramanları olan sputtering hedeflerin nasıl çalıştığını ve endüstri için neden vazgeçilmez olduğunu inceliyoruz.

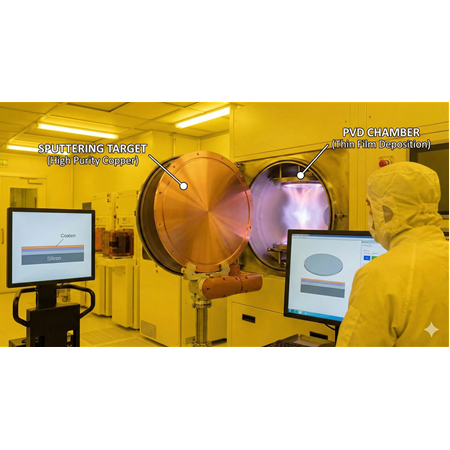

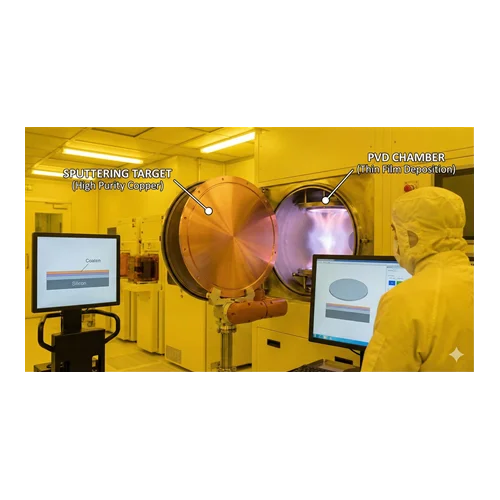

Sputtering, katı haldeki bir malzemenin atomlarının, enerjik parçacıklar (genellikle plazma iyonları) tarafından bombardımana tutularak yüzeyden koparılması ve bir başka yüzeye (wafer) ince film olarak kaplanması işlemidir.
Bunu bilardo oyununa benzetebiliriz: Beyaz top (plazma iyonu), duran toplar grubuna (hedef malzeme) çarpar ve bazı topları (atomları) masanın diğer ucuna fırlatır.
Sputtering hedefi, kaplanmak istenen malzemenin (Alüminyum, Bakır, Titanyum vb.) ultra yüksek saflıktaki blok halidir. Genellikle dairesel veya dikdörtgen plaka formunda üretilirler. Bu hedefler, çip üreticilerinin "boyasıdır"; silikon wafer üzerine çizilen devre yollarını oluştururlar.
Bir mikroçip tek bir malzemeden oluşmaz. İletim, yalıtım ve bariyer oluşturmak için farklı elementlere ihtiyaç vardır:
Çipin içindeki transistörleri birbirine bağlayan otoyollar (interconnects) elektriği en iyi ileten metallerden yapılmalıdır.
Kullanım: İletken devre yolları. Bakır, yüksek iletkenliği nedeniyle modern çiplerde standarttır.
Bakır atomları silikonun içine sızmayı sever, bu da çipi bozar. Bunu engellemek için iletken ile silikon arasına mikroskobik bir "duvar" örülür.
Kullanım: Difüzyon bariyeri ve kontak tabakaları. Tungsten (W) veya Titanyum-Tungsten (TiW) alaşımları bu görev için mükemmeldir.
Kullanım: Genellikle çipin dış dünyaya bağlandığı kontak noktalarında (pads) veya özel sensör uygulamalarında kullanılır.
Sıradan bir metal parçası sputtering hedefi olamaz. Yarı iletken endüstrisinde "Saflık" en kritik parametredir.
Ultra Saflık (5N ve 6N): Hedefler genellikle %99.999 (5N) veya %99.9999 (6N) saflıkta olmalıdır. Hedefin içindeki milyarda bir oranındaki (ppb) yabancı bir atom bile, nanometre boyutundaki transistörün çalışmasını engelleyebilir.
Tane Boyutu ve Yapısı: Hedefin metalurjik yapısı (grain size), kaplamanın kalitesini belirler. İnce ve homojen taneli hedefler, wafer üzerinde daha pürüzsüz ve eşit kalınlıkta film oluşturur.
Yoğunluk: Hedefin içinde mikroskobik hava boşlukları olmamalıdır. %100'e yakın yoğunluk, kaplama sırasında parçacık (particle) oluşumunu engeller.
Bir sputtering hedefinin üretimi, ileri düzey metalurji bilgisi gerektirir:
Vakumda Eritme: Hammadde saflaştırılır.
Döküm ve Haddeleme: İstenilen kristal yapıyı elde etmek için mekanik işlem uygulanır.
Bonding (Yapıştırma): Sputtering hedefi genellikle bakır bir "destek plakasına" (Backing Plate) özel bir yöntemle yapıştırılır. Bu plaka, işlem sırasında aşırı ısınan hedefi soğutmak ve cihaza monte etmek için kullanılır.
Moore Yasası devam ettikçe transistörler küçülüyor ve yeni malzemelere ihtiyaç duyuluyor.
Molibden (Mo): Yeni nesil OLED ekranlarda ve gelişmiş hafıza çiplerinde kullanımı artıyor.
Seramik Hedefler: Sadece metaller değil, oksitler ve nitrürler de (örneğin ITO - İndiyum Kalay Oksit) dokunmatik ekranlar ve sensörler için kullanılıyor.
Sputtering hedefleri, modern elektroniğin temel taşlarından biridir. Yüksek saflıkta üretilen bu metal plakalar olmadan, ne cebimizdeki telefonlar çalışabilir ne de yapay zeka devrimi gerçekleşebilirdi. Teknoloji küçüldükçe, bu malzemelerin kalitesi ve mühendisliği daha da büyük önem kazanıyor.
