İnsanoğlu yüzyıllar boyunca dünyayı beş duyusunun sınırlarıyla algıladı. Gökyüzündeki yıldızları görmek için teleskopları, çıplak gözün kaçırdığı biyolojik yaşamı keşfetmek içinse optik ışık mikroskoplarını icat etti. Ancak teknolojinin ve malzeme biliminin ulaştığı son nokta olan "nano dünya", geleneksel görme biçimlerimizin tamamını hükümsüz kıldı. Saç telinden yaklaşık 50.000 kat daha ince olan, moleküler düzeyde inşa edilmiş karbon nanotüpler, ışığın dalga boyundan bile daha küçük oldukları için sıradan mikroskoplar altında tamamen görünmezdir.

Peki, geleceğin süper bilgisayarlarını, kanser avcısı tıbbi robotlarını ve ultra güçlü inşaat malzemelerini oluşturan bu görünmez devleri bilim insanları nasıl görüyor? Nanotüpler mikroskop altında gerçekten nasıl görünür? Görüntüleme teknolojilerindeki devrimsel gelişmeler bu moleküler silindirleri nasıl haritalandırıyor? Bu yazıda, nano dünyanın kapılarını aralıyor; nanotüplerin mikroskobik anatomisini, bu alandaki en güncel tıbbi ve bilimsel araştırmaları, avantaj ve risk dengeleriyle birlikte inceliyoruz.

1. Işığın Ötesi: Nanotüpler Neden Sıradan Mikroskopla Görülmez?

Okullarımızda veya standart biyoloji laboratuvarlarında kullanılan optik mikroskoplar, nesneleri görünür kılmak için fotofonları (ışık dalgalarını) ve cam mercekleri kullanır. Ancak fiziğin temel kurallarından biri olan "Abbe kırınım sınırı" nedeniyle, görünür ışık kullanan bir mikroskop en fazla 200 nanometre ($200\text{ nm}$) boyutundaki nesneleri netleştirebilir.

Karbon nanotüplerin (CNT) çapı ise genellikle 1 ila 50 nanometre arasındadır. Yani bir nanotüp, ışığın dalga boyundan çok daha küçüktür; ışık dalgaları nanotübe çarpmak yerine onun üzerinden kırılmadan geçer. Bu durum, nanotüpleri sıradan bir ışık mikroskobu için tamamen "saydam" veya yok hükmünde kılar. Onları görebilmek için ışıktan çok daha küçük dalga boyuna sahip araçlara, yani elektronlara ve kuantum mekaniksel etkilere ihtiyacımız vardır.

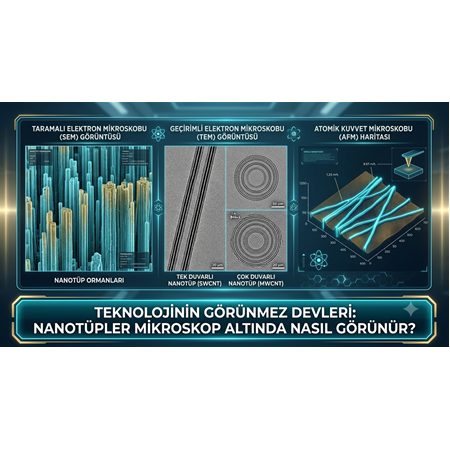

2. Nanodünyanın Kameraları: Nanotüpleri Gösteren Üç Mikroskop Teknolojisi

Bilim insanları, karbon nanotüplerin kusursuz yapısını, katman sayılarını ve atomik dizilimlerini incelemek için üç temel fütüristik mikroskopi tekniğinden yararlanır. Bu cihazlar altında nanotüpler, tahmin edilenden çok daha organize ve büyüleyici görünür.

A. Taramalı Elektron Mikroskobu (SEM): Nano Ormanlar ve Spagetti Ağları

Taramalı Elektron Mikroskobu (SEM), nesnenin yüzeyine odaklanmış bir elektron demeti gönderir. Yüzeyden geri yansıyan elektronlar toplanarak 3 boyutlu bir topografya haritası çıkarılır.

SEM mikroskobu altında çok katmanlı karbon nanotüpler (MWCNT), üretim yöntemine bağlı olarak iki farklı şekilde görünür:

• Hizalanmış Nanotüp Ormanları: Dikey olarak kusursuzca yan yana büyümüş nanotüpler, mikroskop altında tıpkı yukarıdan bakılan devasa ve sık bir bambu ormanını veya fütüristik bir gökdelen tarlasını andırır.

• Rastgele Dağılmış Ağlar: Polimerlerin içine karıştırılmış nanotüpler ise mikroskop altında birbirine dolanmış, ultra ince spagetti makarnalarına veya karmaşık birer fiber optik kablo yumağına benzer.

B. Geçirimli Elektron Mikroskobu (TEM): Atomik Çizgiler ve Matruşka Bebekleri

Geçirimli Elektron Mikroskobu (TEM), elektronları numunenin içinden doğrudan geçirerek görüntü oluşturur. Bu teknoloji, atomik düzeyde çözünürlük sağlar.

TEM mikroskobu altında bir nanotüpün moleküler anatomisi tüm çıplaklığıyla ortaya çıkar:

• Tek Duvarlı Nanotüpler (SWCNT): Yan yana çekilmiş iki paralel siyah çizgi halinde görünür. Bu çizgiler, rulo haline getirilmiş grafen tabakasının atomik duvarlarıdır. Ortası ise tamamen boş bir tünel gibi görünür.

• Çok Duvarlı Nanotüpler (MWCNT): İçi içe geçmiş çok sayıda simetrik paralel çizgi kümesi olarak görünür. Görüntü tam olarak enine kesilmiş bir ağaç gövdesinin halkalarını veya iç içe geçmiş şeffaf cam tüpleri andırır. Bilim insanları bu çizgilere bakarak nanotüpün kaç katmandan oluştuğunu tek tek sayabilirler.

C. Atomik Kuvvet Mikroskobu (AFM): Nano Dünyaya Dokunmak

AFM, elektron veya ışık kullanmaz. Bunun yerine, ucunda tek bir atom bulunan ultra hassas bir iğne (prob), nanotüpün yüzeyinde gezdirilir. İğnenin atomik çekme ve itme kuvvetleriyle yukarı-aşağı hareketi kaydedilerek bir "kabartma haritası" çıkarılır. AFM altında nanotüpler, karanlık bir arka planda parıldayan fütüristik neon halatlar veya yeryüzünde uzanan devasa boru hatları gibi topografik birer yükselti olarak ekrana yansır.

3. Güncel Hücresel ve Klinik Araştırmalar: Mikroskop Altında Hücre İçi Nanotüp Takibi

Nanotüplerin mikroskop altında nasıl göründüğü bilgisi sadece malzeme bilimciler için değil, kanser ve nöroloji uzmanları için de hayati önem taşır. Çünkü tıp dünyasında bu malzemeler akıllı ilaç taşıyıcıları olarak hücre içine gönderilmektedir.

Hücre Zarını Delen Nano İğneler

Florasan mikroskopisi ve gelişmiş TEM entegrasyonu sayesinde bilim insanları, nanotüplerin canlı bir kanser hücresiyle etkileşimini anlık olarak izleyebilmektedir.

Öne Çıkan Bilimsel Araştırma (2025-2026): Uluslararası Nanotıp dergilerinde yayımlanan güncel in vitro (hücre kültür) çalışmalarında, işlevsel hale getirilmiş (fonksiyonelleştirilmiş) karbon nanotüplerin hücre zarına yaklaşma anı TEM altında kaydedilmiştir. Mikroskop altındaki görüntülerde, nanotüplerin hücre zarına zarar vermeden, tıpkı mikro düzeyde birer şırınga iğnesi gibi hücre zarından içeri sızdığı (endositoz mekanizmasıyla) doğrulanmıştır. Hücre içine giren nanotüpün içindeki kemoterapi ajanını doğrudan çekirdeğe bıraktığı anlar biyolojik mikroskopi yöntemleriyle net bir şekilde haritalandırılmıştır.

Sinir Hücreleriyle Kusursuz Entegrasyon

Nörolojik araştırmalarda ise, elektron mikroskopları altında biyotıbbi jellerle birleştirilmiş nanotüpler incelenmektedir. Mikroskop görüntülerinde, büyüme aşamasındaki nöronların (sinir liflerinin) iletken karbon nanotüp borularına sarılarak büyüdüğü ve nanotüpleri yapay birer sinaps bağlantısı olarak kullandığı çıplak gözle izlenebilmektedir. Bu durum felç tedavileri için geliştirilen sinir iskelelerinin doğrulanmasını sağlamaktadır.

4. Avantaj – Risk Değerlendirmesi: Nano Görünürlüğün Gücü ve Görünmezliğin Tehdidi

Nanotüplerin mikroskobik yapısı, bu malzemelerin endüstriyel potansiyelini doğururken, aynı mikroskobik form bazı ciddi biyolojik riskleri de beraberinde getirmektedir.

Avantajlar (Mikroskobik Formun Getirdiği Güç)

• Kusursuz Yapısal Denetim: Gelişmiş elektron mikroskopları sayesinde üretim hatasından kaynaklanan moleküler çatlaklar anında tespit edilir. Bu, havacılık ve uzay sanayisinde kullanılacak kompozitlerin sıfır hata ile üretilmesini sağlar.

• Yüksek Yüzey Reaksiyonu: Mikroskop altında görülen o devasa iç boşluk ve dış yüzey alanı, bataryalarda daha fazla lityum iyonunun depolanmasına ve pillerin saniyeler içinde şarj olmasına imkan tanır.

Riskler ve Soru İşaretleri (Mikroskobik Formun Getirdiği Tehlike)

• Asbest Benzeri Geometri Tehlikesi: Çok katmanlı karbon nanotüpler (MWCNT), elektron mikroskopları altında incelendiğinde uzun, sert ve iğnemsi formlarıyla asbest liflerine şaşırtıcı bir benzerlik gösterir. Klinik öncesi toksisite çalışmalarında, bu sert nanotüplerin solunması halinde akciğer makrofajları (savunma hücreleri) tarafından yutulamadığı ve dokuyu yırtarak kronik iltihaba (asbestozis ve mezotelyoma riski) yol açabileceği mikroskobik olarak kanıtlanmıştır.

• Görünmez Kirlilik (Nano Atıklar): Nanotüpler geleneksel filtre sistemlerinden kolayca kaçabilir. Havaya veya suya karışan serbest nanotüplerin çıplak gözle veya standart çevre izleme cihazlarıyla tespit edilememesi, ekotoksikolojik bir risk yaratmaktadır. Üretim tesislerinde yüksek verimli hava filtreleme (HEPA) ve elektron mikroskopisi tabanlı periyodik sızıntı analizleri zorunludur.

Sonuç: Nano Dünyanın Mimarları Olmak

Mikroskop altındaki yolculuğumuzun gösterdiği gibi, karbon nanotüpler sadece form olarak değil, işlev olarak da geleceğin yapı taşlarıdır. Işığın dalga boyunu aşarak elektronların ve atomik kuvvetlerin yardımıyla netleştirdiğimiz bu fütüristik bambu ormanları ve moleküler boru hatları, insanlığın maddeyi atom atom kontrol etme yeteneğinin en somut kanıtıdır.

Görüntüleme teknolojileri geliştikçe, nanotüplerin canlı hücrelerle ve endüstriyel malzemelerle olan mikroskobik bağlarını çok daha net çözeceğiz. Görünmezliğin getirdiği toksikolojik riskleri doğru iş güvenliği protokolleriyle yönettiğimiz sürece, mikroskop altındaki bu büyüleyici karbon silindirler, yarının dünyasını çok daha güçlü, hafif, akıllı ve sağlıklı kılacaktır.
