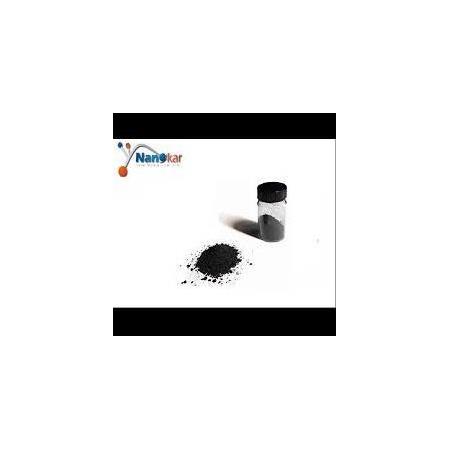

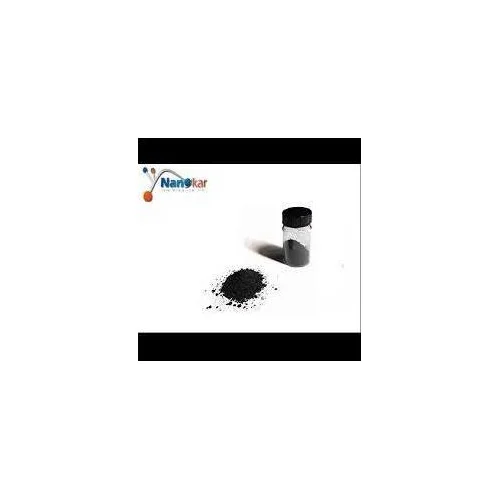

Tek duvarlı karbon nanotüpler (SWCNT'ler), monokristal silikon yüzeyleri üzerine sıralandığında endüstriyel uygulamalarda özel bir potansiyele sahip olabilir. Bu makale, SWCNT'lerin monokristal silikon üzerindeki uygulamalarını, potansiyel endüstriyel kullanım alanlarını ve avantajlarını inceleyecektir.

Tek Duvarlı Karbon Nanotüplerin Monokristal Silikon Üzerine Sıralanması: SWCNT'lerin monokristal silikon yüzeyine sıralanması, özel bir şekilde düzenlenmiş nanomoleküler yapılar oluşturabilir. Bu düzen, elektriksel, optik ve mekanik özelliklerin geliştirilmesine olanak tanır.

Endüstriyel Uygulamalar:

• Elektronik Uygulamalar: SWCNT'lerin monokristal silikon yüzeyi üzerindeki düzenlenmesi, yüksek performanslı elektronik cihazların geliştirilmesinde kritik bir rol oynayabilir.
• Nano-mekanik Sistemler: Bu yapı, nano-mekanik sistemlerin inşası için potansiyel sağlayabilir ve endüstriyel hassas ekipmanların geliştirilmesine katkıda bulunabilir.
• Optoelektronik Cihazlar: SWCNT'lerin monokristal silikon üzerine düzenlenmesi, fotoelektrik dönüşüm, ışık emisyonu veya algılama gibi optoelektronik cihazlar için temel oluşturabilir.

Avantajlar ve Özellikler:

• Yüksek Yüzey Alanı ve İletkenlik: SWCNT'ler monokristal silikon üzerinde yüksek yüzey alanı ve elektriksel iletkenlik sağlayabilir.
• Mükemmel Mekanik Özellikler: Bu kombinasyon, yüksek mukavemet ve dayanıklılık sunabilir.
• İleri Düzey Cihazlar için Potansiyel: Yenilikçi cihazlar ve endüstriyel sistemlerin geliştirilmesine olanak tanır.

Endüstriyel Eğilimler ve Geleceğe Yönelik Bakış:

SWCNT'lerin monokristal silikon üzerindeki düzenlenmesi, gelecekte elektronik, optik ve mekanik sistemlerde önemli bir rol oynayabilir.

Sonuç:

Tek duvarlı karbon nanotüplerin monokristal silikon yüzeyleri üzerindeki sıralanması, endüstriyel uygulamalarda gelecekteki potansiyelini ve gelişimini gösteren heyecan verici bir alandır.
