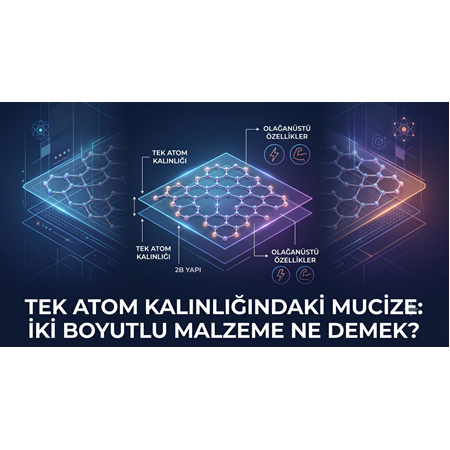

Hayal gücünüzü biraz zorlayın. Elinizde bir kağıt yaprağı olduğunu düşünün. Bu kağıdı o kadar inceltiyorsunuz ki, en sonunda üst üste dizili tek bir atom tabakası kalıyor. Artık elinizdeki malzemenin bir "görünmeyen" derinliği yok; sadece eni ve boyu var. İşte bilim dünyasını kasıp kavuran, teknolojinin geleceğini yeniden yazan iki boyutlu (2B) malzemeler tam olarak budur.
Peki, nasıl oluyor da sadece tek bir atom kalınlığındaki bu yapılar, dünyayı değiştirebilecek bir güce sahip olabiliyor? Gelin, "iki boyutlu malzeme" kavramının arkasındaki büyüleyici bilimi, laboratuvarlardan çıkan en taze gelişmeleri ve bu mucizevi malzemelerin hayatımızı nasıl değiştireceğini hep birlikte inceleyelim.
Gündelik hayatımızda deneyimlediğimiz her nesne üç boyutludur (3B): Eni, boyu ve yüksekliği (derinliği) vardır. Bir malzeme atomik ölçekte inceltilerek sadece tek veya birkaç atom kalınlığına düşürüldüğünde, artık üçüncü boyutu (yüksekliği) neredeyse tamamen kaybeder. Maddenin bu formuna iki boyutlu malzeme denir.
Bu durum, kuantum mekaniğinin devreye girmesine neden olur. Elektronlar, artık üç boyutlu bir alanda rahatça yukarı aşağı hareket edemezler; adeta iki boyutlu bir düzleme hapsedilirler. Bu hapsetme olayı, malzemenin elektriksel, optik, termal ve mekanik özelliklerini dramatik bir şekilde değiştirir. Örneğin, normalde kırılgan veya sıradan olan bir element, iki boyutlu forma geçtiğinde çelikten yüzlerce kat güçlü ya da bakırdan kat kat daha iletken hale gelebilir.
İki boyutlu malzemelerin hikayesi, 2004 yılında Manchester Üniversitesi'nde Andre Geim ve Konstantin Novoselov adlı iki bilim insanının sıradan bir kurşun kalem ve şeffaf bant kullanarak gerçekleştirdiği deneyle başladı. Bilim insanları, kurşun kalem ucundaki grafiti şeffaf bantla tekrar tekrar soyarak, tarihin ilk izole edilmiş iki boyutlu malzemesi olan Grafen'i (Graphene) elde ettiler. Bu basit ama devrimsel keşif, onlara 2010 yılında Nobel Fizik Ödülü'nü kazandırdı.
Bugün iki boyutlu malzeme ailesi sadece grafenden ibaret değil. Bilim insanları periyodik tablonun farklı köşelerinden yola çıkarak yepyeni yapılar keşfettiler:
Grafen: Karbon atomlarının bal peteği örgüsünde dizilmesiyle oluşur. Olağanüstü elektrik ve ısı iletkenliğine sahiptir, çelikten 200 kat daha güçlüdür ve son derece esnektir.
Beyaz Grafen (Bor Nitrür - h-BN): Grafenle benzer bir yapıya sahiptir ancak harika bir yalıtkandır. Isıyı çok iyi iletirken elektriği engeller; bu da onu nano-elektronik cihazlar için mükemmel bir koruyucu yapar.
Geçiş Metali Dikalkojenitleri (TMD'ler - Örn: $MoS_2$): Molibden disülfür gibi malzemeler, grafenin aksine doğal bir "enerji bant aralığına" (bandgap) sahiptir. Bu özellikleri sayesinde modern yarı iletken teknolojisinde ve transistörlerde mantık kapıları oluşturmak için biçilmiş kaftandır.
MXene'ler: Karbon veya azot ile birleşmiş erken geçiş metallerinden (titanyum, vanadyum gibi) oluşan bu nispeten yeni aile, olağanüstü enerji depolama (batarya ve süperkapasitör) yetenekleriyle öne çıkıyor.
2020'li yılların ortalarına geldiğimiz şu günlerde, iki boyutlu malzemeler üzerindeki araştırmalar teorik aşamayı çoktan geçti ve pratik uygulamalara odaklandı.
Son yılların en heyecan verici fizik keşiflerinden biri "Twistronics" yani bükümlü elektronik alanıdır. Araştırmacılar, iki katman grafeni üst üste koyup aralarında tam olarak 1,1 derecelik bir açı oluşturacak şekilde döndürdüklerinde (buna sihirli açı deniyor), malzeme aniden hiçbir direnç göstermeden elektriği ileten bir süperiletkene dönüşüyor. Bu keşif, oda sıcaklığında süperiletkenlik arayışında devrim yaratmış durumda ve kuantum bilgisayarlarının geliştirilmesini hızlandırıyor.
Güncel araştırmalarda yapay zeka (AI) ve makine öğrenimi algoritmaları, binlerce potansiyel 2B malzemeyi simüle etmek için kullanılıyor. Bilim insanları artık laboratuvarda deneme-yanılma yapmak yerine, AI yardımıyla tam olarak ihtiyaç duyulan esneklik, iletkenlik veya optik özelliğe sahip "ısmarlama" iki boyutlu kristaller tasarlayabiliyorlar.
İki boyutlu malzemelerin en çarpıcı ve doğrudan insan hayatına dokunan uygulama alanlarından biri de tıp ve biyomedikal mühendisliğidir. Özellikle grafen türevleri (Grafen Oksit) ve MXene'ler üzerine yürütülen klinik öncesi ve klinik çalışmalar, sağlık sektöründe yeni bir çağın kapısını aralıyor.
Kanser tedavisindeki en büyük sorun, kemoterapi ilaçlarının sağlıklı hücrelere de zarar vermesidir. İki boyutlu malzemeler, geniş yüzey alanları sayesinde üzerlerinde yüksek miktarda ilaç molekülü taşıyabilirler. Güncel klinik çalışmalarda, grafen oksit pulları üzerine kanser ilaçları yüklenmekte ve bu pullar vücutta sadece tümörlü bölgeyi hedef alacak şekilde programlanmaktadır. Dahası, kızılötesi ışık altında bu malzemelerin ısınma özelliği (fototermal terapi) kullanılarak, kanserli hücreler içeriden yakılarak yok edilebilmektedir.
İki boyutlu malzemelerin elektriksel hassasiyeti o kadar yüksektir ki, yüzeylerine tek bir virüs veya DNA sarmalı tutunduğunda bile elektrik sinyalleri değişir. Bu durum, Alzheimer, kanser veya bulaşıcı hastalıkların (örneğin yeni nesil viral pandemiler) sadece bir damla kan veya tükürükle, dakikalar içinde teşhis edilmesini sağlayan ultra hassas biyosensörlerin geliştirilmesine olanak tanımıştır.
Grafenin esnek ve biyouyumlu yapısı, insan beyni ile bilgisayarları birbirine bağlayan nöral arayüzlerde (brain-computer interfaces) kullanılmasını sağlıyor. Felçli hastaların tekrar hareket edebilmesi veya protez uzuvların beyin dalgalarıyla doğrudan, gecikmesiz kontrol edilebilmesi için grafen bazlı elektrotlar üzerinde klinik çalışmalar devam etmektedir.
Her devrimsel teknolojide olduğu gibi, iki boyutlu malzemelerin de sunduğu devasa avantajların yanında, dikkatle yönetilmesi gereken riskleri ve zorlukları bulunmaktadır.
Hafiflik ve Dayanıklılık: Akıllı telefonlardan uçak gövdelerine kadar her şeyi daha hafif ve darbelere karşı kat kat dayanıklı hale getirebilirler.
Enerji Verimliliği: Daha hızlı şarj olan, daha uzun ömürlü bataryalar ve neredeyse sıfır enerji kaybıyla çalışan işlemciler üretilmesini sağlarlar.
Esneklik ve Şeffaflık: Katlanabilir ekranlar, kıyafetlerimize entegre edilen giyilebilir teknolojiler ve akıllı pencereler için mükemmel yapı taşlarıdır.
Sürdürülebilirlik: Su arıtma tesislerinde kullanılan 2B membranlar, deniz suyunu çok düşük enerji harcayarak içme suyuna dönüştürebilir.
Seri Üretim Sıkıntısı (Ölçeklenebilirlik): Laboratuvarda tek atom kalınlığında kusursuz bir malzeme üretmek kolaydır ancak bunu endüstriyel boyutta, tonlarca ve sıfır hata ile üretmek hala çok maliyetli ve zordur.
Toksisite ve Biyolojik Güvenlik: Bu malzemelerin, özellikle solunum yoluyla vücuda girmesi durumunda (asbest benzeri bir etkiyle) akciğerlerde birikip birikmeyeceği sorusu hala netleşmemiştir. Klinik çalışmalarda biyo-bozunurluk (vücudun malzemeyi kendi kendine yok edebilmesi) en kritik araştırma konusudur.
Çevresel Etkiler: Doğaya salınan nano boyuttaki iki boyutlu atıkların, su kaynaklarına ve ekosisteme uzun vadede nasıl bir etki yapacağı henüz tam olarak bilinmemektedir.
İki boyutlu malzemeler, insanlığın taş devrinden tunç devrine, oradan silikon çağına geçişine benzer bir eşiği temsil ediyor. Şu an kullandığımız silikon bazlı teknolojilerin fiziksel sınırlarına dayanmış durumdayız. Bilgisayar işlemcilerini daha fazla küçültemiyor, bataryalarımızın ömrünü daha fazla uzatamıyoruz.
İşte tam bu tıkanma noktasında, tek atom kalınlığındaki bu mucizevi yapılar imdadımıza yetişiyor. Önümüzdeki on yıllarda, cebimizdeki telefonlardan damarlarımızda gezen mikro robotlara kadar her yerde iki boyutlu malzemelerin imzasını göreceğiz. Bilim dünyası, bu görünmez devlerin potansiyelini çözdükçe, insanlık da boyutlar ötesi bir teknoloji çağına adım atacak.
