Boron Nitride (BN), grafit benzeri hegzagonal yapısı (h-BN) sayesinde mükemmel elektriksel yalıtım özellikleri, yüksek termal iletkenliği, kimyasal ataleti ve yüksek sıcaklık dayanımı ile öne çıkan ileri bir seramik malzemedir. Özellikle ince film formunda, elektronik, optoelektronik, koruyucu kaplamalar ve kataliz gibi çeşitli yüksek teknoloji uygulamaları için büyük ilgi görmektedir. Kimyasal Buhar Biriktirme (CVD), yüksek kaliteli ve homojen BN ince filmlerin büyük alanlara kontrollü bir şekilde uygulanmasında kullanılan güçlü bir tekniktir. Bu blog yazısında, CVD ile Boron Nitride film kaplama sürecini, avantajlarını, uygulama alanlarını ve gelecekteki potansiyelini detaylı olarak inceleyeceğiz.
Kimyasal Buhar Biriktirme (CVD), gaz fazındaki öncü kimyasal maddelerin (prekürsörler) bir reaksiyon odasında ısıtılmış bir substrat yüzeyi üzerinde kimyasal reaksiyonlara girmesi ve katı bir ince film oluşturması prensibine dayanan bir kaplama yöntemidir. CVD, film kalınlığı, bileşimi, kristal yapısı ve morfolojisi üzerinde hassas kontrol imkanı sunar. Farklı CVD varyantları (örneğin düşük basınç CVD - LPCVD, plazma destekli CVD - PECVD, metalorganik CVD - MOCVD) farklı uygulama gereksinimlerini karşılamak için geliştirilmiştir.
BN ince filmler, benzersiz özellikleri sayesinde birçok alanda kritik rol oynamaktadır:
Elektriksel Yalıtım: h-BN, geniş bir bant aralığına sahip mükemmel bir elektriksel yalıtkandır. Bu özelliği, yarı iletken cihazlarda yalıtım katmanı olarak kullanılmasını sağlar.
Termal Yönetim: BN, özellikle düzlem içi (in-plane) yönünde yüksek termal iletkenliğe sahiptir. Bu, elektronik cihazlarda ısıyı etkili bir şekilde uzaklaştırarak performansı ve ömrü artırmaya yardımcı olur.
Yüksek Sıcaklık Uygulamaları: BN, yüksek sıcaklıklarda kararlılığını korur ve oksidasyona karşı dirençlidir. Bu, yüksek sıcaklık sensörleri, koruyucu kaplamalar ve fırın bileşenleri gibi uygulamalar için idealdir.
Kimyasal Bariyer ve Korozyon Direnci: BN filmler, substratları kimyasal saldırılardan ve korozyondan koruyabilir.
Optoelektronik: BN, UV emisyonu ve diğer optik özellikleri nedeniyle optoelektronik cihazlarda potansiyel uygulamalara sahiptir.
2D Malzemeler için Substrat: Atomik olarak düzgün yüzeyi ve kimyasal inertliği, grafen ve diğer 2D malzemelerin büyümesi ve incelenmesi için ideal bir substrat sağlar.

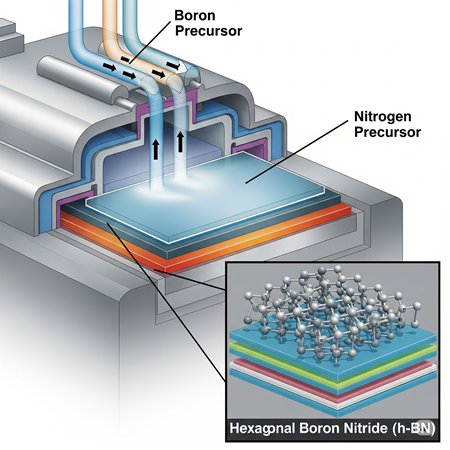

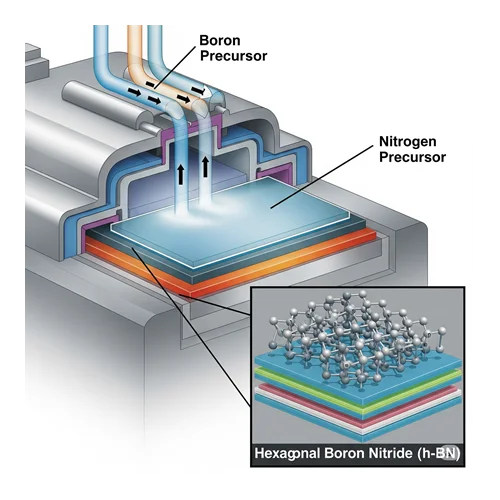

CVD ile BN film kaplama süreci genel olarak aşağıdaki adımları içerir:
Prekürsör Seçimi: Bor ve azot kaynakları içeren gaz fazındaki prekürsörler seçilir. Yaygın olarak kullanılan prekürsörler arasında Bor triflorür (BF3?), amonyak (NH3?), diboran (B2?H6?) ve trikloroboran (BCl3?) bulunur. Prekürsör seçimi, istenen film kalitesini ve büyüme koşullarını etkiler.
Substrat Hazırlığı: Kaplama yapılacak substrat (örneğin silikon, kuvars, metal) temizlenir ve CVD reaksiyon odasına yerleştirilir. Substratın yüzey temizliği ve sıcaklığı, film büyümesini önemli ölçüde etkiler.
Reaksiyon Koşulları: CVD reaksiyon odası, istenen sıcaklığa (genellikle 800-1200°C) ve basınca ayarlanır. Prekürsör gazlar, kontrollü bir akış hızıyla reaksiyon odasına verilir.
Kimyasal Reaksiyon ve Film Büyümesi: Substrat yüzeyinde, bor ve azot içeren prekürsörler termal olarak ayrışır ve kimyasal reaksiyona girerek BN moleküllerini oluşturur. Bu moleküller substrat yüzeyine yapışarak ince bir film oluşturmaya başlar. İşlem süresi, istenen film kalınlığına göre ayarlanır.
Soğutma ve Karakterizasyon: Kaplama işlemi tamamlandıktan sonra, substrat kontrollü bir şekilde soğutulur ve reaksiyon odasından alınır. Elde edilen BN filmin kalınlığı, kristal yapısı, morfolojisi, bileşimi ve elektriksel/termal özellikleri çeşitli karakterizasyon teknikleri (örneğin SEM, TEM, XRD, XPS, Raman spektroskopisi) ile analiz edilir.
Farklı CVD teknikleri, BN film büyüme koşullarını ve elde edilen film özelliklerini etkileyebilir:
LPCVD (Düşük Basınç CVD): Daha homojen filmler elde etmek için düşük basınçta çalışılır.
PECVD (Plazma Destekli CVD): Plazma kullanılarak reaksiyon sıcaklığı düşürülebilir ve farklı morfolojiler elde edilebilir.
MOCVD (Metalorganik CVD): Metalorganik prekürsörler kullanılarak daha karmaşık yapılar ve alaşımlar büyütülebilir.
CVD tekniği, Boron Nitride ince film kaplama için çeşitli önemli avantajlar sunar:
Yüksek Kaliteli Filmler: CVD, yüksek saflıkta, iyi kristalinitiye sahip ve düşük kusurlu BN filmlerin büyümesine olanak tanır.
Homojen Kaplama: CVD süreçleri, geniş alanlara dahi homojen film kalınlığı ve özelliklerinde kaplamalar elde etmeyi sağlar.
Kontrollü Büyüme: Film kalınlığı, büyüme hızı, kristal yönelimi ve katkılaması gibi parametreler hassas bir şekilde kontrol edilebilir.
Konformal Kaplama: CVD, karmaşık geometrilere sahip substratların yüzeylerini dahi eşit şekilde kaplayabilir.
Çeşitli Substratlara Uygulanabilirlik: CVD, farklı malzemelerden yapılmış substratlar üzerine BN filmlerin biriktirilmesine olanak tanır.
CVD ile üretilen Boron Nitride ince filmler, geniş bir uygulama yelpazesine sahiptir:
Elektronik: Yüksek güçlü elektronik cihazlarda elektriksel yalıtım katmanları, transistörlerde dielektrikler.
Termal Yönetim: LED aydınlatma, güç elektroniği ve yüksek performanslı bilgisayarlarda ısı dağıtıcı katmanlar.
Optoelektronik: UV ışık yayıcı diyotlar (LED'ler), optik kaplamalar.
Koruyucu Kaplamalar: Aşınmaya, korozyona ve oksidasyona karşı dirençli kaplamalar.
2D Malzeme Büyütme: Grafen, MoS2 ve diğer 2D malzemelerin epitaksiyel büyümesi için yüksek kaliteli substratlar.
Sensörler: Yüksek sıcaklık ve kimyasal sensörler.
Kataliz: Katalitik destek malzemeleri.
CVD ile Boron Nitride film kaplama teknolojisi, sürekli olarak geliştirilmektedir. Araştırmalar, daha düşük büyüme sıcaklıkları, daha verimli prekürsör kullanımı, daha büyük alanlı ve daha homojen filmlerin üretimi ve belirli uygulamalar için özelleştirilmiş BN filmlerin (örneğin katkılı, izotopik olarak zenginleştirilmiş) geliştirilmesi üzerine odaklanmaktadır.
Karşılaşılan zorluklar arasında uygun prekürsörlerin maliyeti ve toksisitesi, büyüme mekanizmalarının tam olarak anlaşılması ve ölçeklenebilir üretim süreçlerinin geliştirilmesi yer almaktadır. Ancak, nanoteknoloji ve malzeme bilimindeki ilerlemelerle birlikte, CVD ile BN film kaplama teknolojisinin gelecekte elektronik, enerji ve diğer yüksek teknoloji alanlarında daha da önemli bir rol oynaması beklenmektedir. Özellikle esnek elektronik, giyilebilir cihazlar ve gelişmiş kompozit malzemeler gibi alanlarda BN ince filmlerin potansiyeli oldukça yüksektir.
