İtterbiyum Tozlarının Mikroelektronik Malzemelerde Kullanımı

İtterbiyum Tozlarının Mikroelektronik Malzemelerde Kullanımı

17.10.2025
Cebimizdeki akıllı telefondan veri merkezlerindeki devasa sunuculara kadar modern dünyamızı şekillendiren mikroelektronik teknolojisi, her geçen gün daha küçük, daha hızlı ve daha güçlü hale gelmektedir. Milyarlarca transistörün sığdırıldığı bu karmaşık entegre devrelerin (çiplerin) üretimi, hem olağanüstü hassasiyet hem de devrim niteliğinde yeni malzemeler gerektirir. Bu alanda, nadir toprak elementi olan İtterbiyum (Ytterbium, Yb), genellikle perde arkasında kalsa da, hem üretim süreçlerinde hem de doğrudan malzeme olarak kullanılarak mikroelektroniğin sınırlarını zorlayan kritik bir rol oynamaktadır. Her şey, bu teknolojilerin temelini oluşturan ultra saf İtterbiyum Tozları ile başlar.

Cebimizdeki akıllı telefondan veri merkezlerindeki devasa sunuculara kadar modern dünyamızı şekillendiren mikroelektronik teknolojisi, her geçen gün daha küçük, daha hızlı ve daha güçlü hale gelmektedir. Milyarlarca transistörün sığdırıldığı bu karmaşık entegre devrelerin (çiplerin) üretimi, hem olağanüstü hassasiyet hem de devrim niteliğinde yeni malzemeler gerektirir. Bu alanda, nadir toprak elementi olan İtterbiyum (Ytterbium, Yb), genellikle perde arkasında kalsa da, hem üretim süreçlerinde hem de doğrudan malzeme olarak kullanılarak mikroelektroniğin sınırlarını zorlayan kritik bir rol oynamaktadır. Her şey, bu teknolojilerin temelini oluşturan ultra saf İtterbiyum Tozları ile başlar.

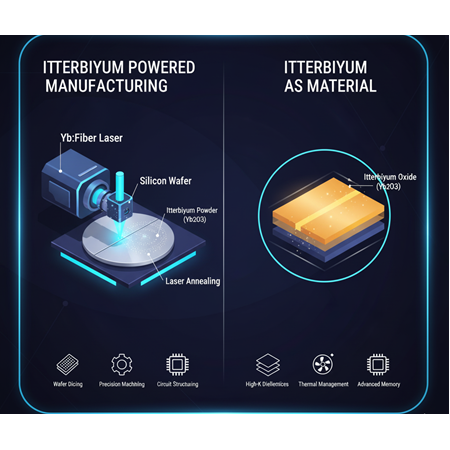

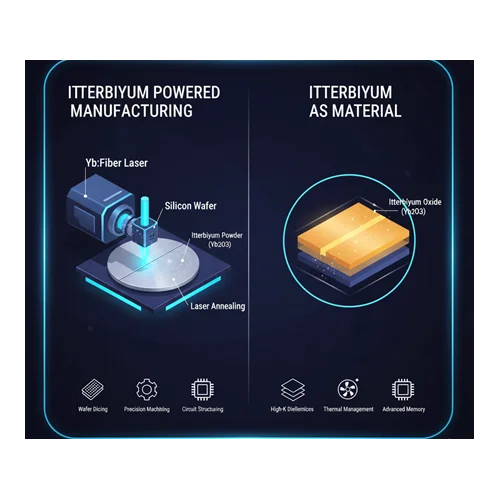

1. Dolaylı ama En Etkin Rol: İtterbiyum Katkılı Lazerlerle Hassas Üretim

İtterbiyum'un mikroelektronikteki en baskın kullanımı, doğrudan bir çipin içinde değil, o çipi üreten makinelerin kalbindedir. İtterbiyum katkılı fiber lazerler (Yb:Fiber Lazerler), ~1 mikronluk dalga boyları, yüksek güçleri, olağanüstü verimlilikleri ve ışın kaliteleri sayesinde yarı iletken üretim endüstrisinin vazgeçilmez bir aracı haline gelmiştir.

  • Silikon Wafer Kesme ve Kazıma (Scribing and Dicing): Üzerine binlerce çip işlenmiş olan büyük silikon wafer'ların (disklerin) hatasız bir şekilde tek tek çiplere ayrılması gerekir. İtterbiyum lazerleri, mekanik testerelere göre çok daha ince bir kesim hattı (kerf) oluşturur, malzeme kaybını azaltır ve wafer üzerinde mikro-çatlaklar oluşturma riskini ortadan kaldırır.

  • Lazerle Tavlama (Laser Annealing): Transistörlerin oluşturulması sırasında, silikon kristalinin yapısına iyonlar "ekilir" (ion implantation). Bu işlem kristal yapısına zarar verir. Yüksek güçlü İtterbiyum lazer darbeleri, wafer yüzeyini milisaniyeler içinde ısıtıp soğutarak bu kristal hasarını onarır ve transistörlerin elektriksel performansını mükemmelleştirir.

  • Mikro-Markalama ve Delme: Her bir çipin üzerine seri numarası gibi bilgilerin kalıcı olarak markalanması veya devre kartlarında mikro-delikler açılması gibi hassas işlemler, İtterbiyum lazerlerinin odaklanmış gücü sayesinde gerçekleştirilir.

2. Doğrudan Rol: İleri Elektronik Malzemelerin Bir Bileşeni Olarak İtterbiyum

İtterbiyum, sadece üretimde değil, aynı zamanda yeni nesil elektronik bileşenlerin yapısında da kendine yer bulmaktadır. Bu kullanım, genellikle İtterbiyum Oksit (Yb²O³) tozu formunda başlar.

  • Yüksek-k Dielektrik Malzemeler: Moore Yasası gereği transistörler küçüldükçe, geleneksel silisyum dioksit (SiO²) yalıtkan katmanları incelir ve akım sızıntısına neden olur. İtterbiyum Oksit, daha yüksek bir dielektrik katsayısına (high-k) sahip olduğu için, fiziksel olarak daha kalın kalarak sızıntıyı önlerken eşdeğer elektriksel performansı sunar. Bu, daha verimli ve daha az güç tüketen transistörlerin üretilmesini sağlar.

  • Termal Yönetim Malzemeleri: Çiplerdeki transistör yoğunluğu arttıkça, ürettikleri ısı da artar. İtterbiyum içeren bazı bileşikler, termoelektrik soğutucu (Peltier) cihazlarda veya ısıyı verimli bir şekilde dağıtan gelişmiş termal arayüz malzemelerinde kullanılma potansiyeline sahiptir.

  • Yeni Nesil Bellek Teknolojileri: Araştırma düzeyinde, İtterbiyum gibi nadir toprak elementleri, ferroelektrik RAM (FeRAM) gibi geleceğin kalıcı bellek teknolojilerinde yalıtkan veya fonksiyonel katmanların bir parçası olarak incelenmektedir.

Her Şeyin Başlangıcı: İtterbiyum Tozlarının Kalitesi

İster bir lazer kristali üretilsin, ister bir çip üzerine ince bir film kaplansın, sonuç ürünün performansı tamamen başlangıçtaki İtterbiyum tozunun kalitesine bağlıdır.

  • Saflık: En küçük metalik veya oksit safsızlıklar bile lazerin verimini düşürebilir veya yarı iletkenin elektriksel özelliklerini bozabilir.

  • Parçacık Boyutu ve Homojenlik: Tozun fiziksel özellikleri, lazer kristalinin optik homojenliğini veya kaplanan dielektrik filmin pürüzsüzlüğünü ve yoğunluğunu doğrudan etkiler.

Sonuç

İtterbiyum tozları, mikroelektronik dünyasında çift yönlü bir stratejik öneme sahiptir. Bir yandan, hassas ve verimli üretimi mümkün kılan yüksek güçlü lazer teknolojisine güç verirler. Diğer yandan, İtterbiyum Oksit formunda, transistör performansını artıran ve yeni malzeme çözümleri sunan ileri teknoloji bir bileşen olarak karşımıza çıkarlar. Bu nedenle İtterbiyum, modern teknolojinin temelini oluşturan çiplerin hem üretiminde hem de yapısında rol alan, vazgeçilmez bir elementtir.
