FDM (Fused Deposition Modeling) Teknolojisi Nedir ve Nasıl Çalışır?
3D baskı dünyasına adım attıysanız, muhtemelen en sık karşınıza çıkan terim FDM (Fused Deposition Modeling) olmuştur. Hobi amaçlı yazıcılardan endüstriyel prototiplemeye kadar geniş bir kullanım alanına sahip olan bu teknoloji, 3D baskının en yaygın ve erişilebilir biçimidir. Peki, FDM tam olarak nedir ve bu sihirli kutular tasarımlarımızı nasıl gerçeğe dönüştürür?
Bu kapsamlı kılavuzda, FDM teknolojisinin temel prensiplerini, adım adım nasıl çalıştığını, anahtar bileşenlerini, kullanılan malzemeleri ve bu teknolojinin sunduğu avantajlarla karşılaşılan dezavantajları detaylıca inceleyeceğiz. Hazırsanız, erimiş plastiğin dünyasına dalalım!
FDM ve FFF: İsimlerin Ardındaki Gerçek
Sıklıkla FFF (Fused Filament Fabrication) terimiyle de karşılaşırsınız. Aslında FDM ve FFF, temelde aynı teknolojiyi ifade eder. FDM, bu teknolojiyi ilk geliştiren Stratasys şirketinin tescilli markasıdır. Patentlerin süresi dolduktan sonra, açık kaynak topluluğu aynı prensiplere dayanan teknolojiyi FFF adı altında yaygınlaştırmıştır. Yani, gördüğünüz her iki terim de aynı "filament eriterek katman oluşturma" sürecini tanımlar.
FDM Yazıcının Kalbindeki Süreç: Adım Adım Anlatım
Bir FDM 3D yazıcının dijital bir 3D modeli somut bir nesneye dönüştürme süreci, birbirini izleyen birkaç temel adımdan oluşur:
- Dijital Model Oluşturma: Her şey, bir CAD (Bilgisayar Destekli Tasarım) yazılımı kullanılarak oluşturulmuş veya taranmış bir 3D modelle başlar. Bu model genellikle
.STL veya .OBJ gibi formatlarda kaydedilir.
- Dilimleme (Slicing): 3D model, bir dilimleme yazılımı (örneğin Cura, PrusaSlicer) tarafından yüzlerce hatta binlerce ince yatay katmana ayrılır. Bu yazılım aynı zamanda baskı ayarlarını (katman yüksekliği, dolgu, hız vb.) belirler ve yazıcının anlayacağı G-kodu adı verilen bir komut dosyası oluşturur.
- Filament Beslemesi: Katı haldeki termoplastik filament (plastik ip), bir makaradan alınarak extruder adı verilen bir mekanizma tarafından kontrollü bir şekilde yazıcının sıcak ucuna doğru itilir.
- Eritme (Melting): Filament, hotend (sıcak uç) olarak bilinen ısıtılmış bir bloğa ulaşır. Burada, kullanılan filamentin türüne (örneğin PLA için genellikle 180-220°C) göre belirlenen sıcaklıkta eriyerek akışkan bir hale gelir.
- Püskürtme (Extrusion): Erimiş plastik, hotend'in ucundaki nozzle (meme) adı verilen küçük bir delikten basınçla dışarı püskürtülür. Nozzle'ın çapı (genellikle 0.4 mm), baskının hassasiyetini etkileyen önemli bir faktördür.
- Katman Oluşturma: Yazıcının baskı kafası (hotend ve nozzle), dilimleme yazılımının talimatlarına göre X ve Y eksenlerinde hareket ederek erimiş plastiği baskı tablası (build plate) üzerine ince bir çizgi halinde serer. Bu, modelin ilk katmanını oluşturur.
- Katmanların Üst Üste Yığılması: İlk katman tamamlandığında, baskı tablası Z ekseninde çok küçük bir miktar aşağı hareket eder (veya baskı kafası yukarı doğru). Ardından, bir sonraki katman bir önceki katmanın üzerine aynı işlemle serilir. Bu katman katman inşa süreci, 3D modelin tamamı oluşana kadar devam eder.
- Soğuma ve Katılaşma: Serilen erimiş plastik hızla soğur ve altındaki katmana yapışarak katılaşır.

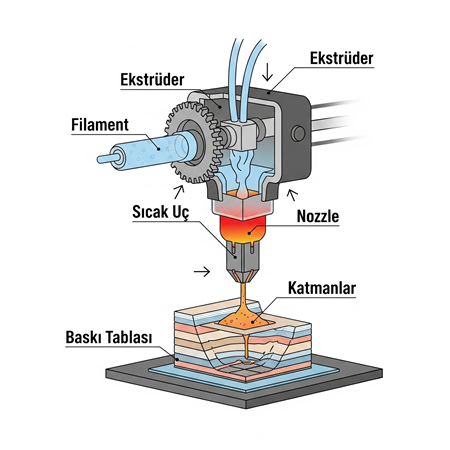

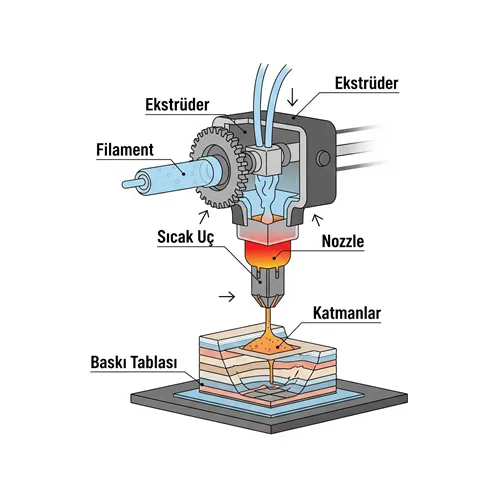

FDM Yazıcının Temel Bileşenleri
- Filament: Baskı için kullanılan termoplastik malzemedir (PLA, ABS, PETG vb.). Makaralar halinde bulunur.
- Filament Besleme Sistemi (Extruder): Filamenti makaradan alıp sıcak uca doğru iten motorlu mekanizmadır. Direct drive (motor sıcak uca yakın) ve Bowden (motor uzakta, filament bir tüp aracılığıyla gelir) olmak üzere iki ana türü vardır.
- Hotend (Sıcak Uç): Filamentin eritildiği ve püskürtüldüğü bölümdür. Isıtıcı blok, soğutucu blok ve nozzle'dan oluşur.
- Nozzle (Meme): Erimiş plastiğin çıktığı, genellikle pirinçten yapılmış küçük uçtur. Farklı çaplarda olabilir.
- Baskı Tablası (Build Plate): Baskının üzerinde oluştuğu platformdur. Genellikle ısıtmalı tabla (heatbed) özelliğine sahiptir, bu da ilk katmanın yapışmasına yardımcı olur ve bazı malzemelerde çarpılmayı önler.
- Hareket Sistemi: Baskı kafasının ve baskı tablasının X, Y ve Z eksenlerinde hassas hareketlerini sağlayan motorlar, kayışlar, vidalı miller ve lineer raylar gibi mekanik parçalardan oluşur.
- Kontrol Kartı: Yazıcının tüm elektronik bileşenlerini yöneten ve G-kodundaki talimatları motorlara ileten ana devredir.
FDM Teknolojisinin Avantajları
- Maliyet Etkinliği: Hem yazıcıların hem de filamentlerin maliyeti diğer 3D baskı teknolojilerine göre genellikle daha düşüktür.
- Kullanım Kolaylığı: FDM yazıcılar genellikle daha kullanıcı dostudur ve öğrenme eğrisi daha düşüktür.
- Geniş Malzeme Yelpazesi: Piyasada çok çeşitli renklerde ve özelliklerde (esnek, dayanıklı, kompozit vb.) FDM filamentleri bulunur.
- Hızlı Prototipleme: Özellikle büyük ve basit parçaların hızlı bir şekilde prototiplenmesi için idealdir.
FDM Teknolojisinin Dezavantajları
- Katman Görünürlüğü: Katman katman üretimden dolayı bitmiş parçaların yüzeyinde belirgin çizgiler olabilir.
- Daha Düşük Hassasiyet: Reçine bazlı (SLA/DLP) yazıcılara göre daha düşük detay ve hassasiyet sunar.
- Destek Yapıları Gereksinimi: Karmaşık geometrilerde havada kalan kısımları desteklemek için geçici yapılar (destekler) gerekebilir, bu da sonradan temizlik gerektirir.
- Çarpılma Riski (Warping): Özellikle ABS gibi bazı malzemelerde, soğuma sırasında büzülmeden kaynaklanan tabla kenarlarından kalkma (çarpılma) sorunu yaşanabilir.
Sonuç: FDM, 3D Baskının Güvenilir Temeli
FDM teknolojisi, erişilebilirliği, kullanım kolaylığı ve geniş malzeme seçenekleri sayesinde 3D baskı dünyasına giriş yapmak için harika bir başlangıç noktasıdır. Hobi projelerinden fonksiyonel prototiplere kadar çok çeşitli uygulamalar için güvenilir ve ekonomik bir çözüm sunar. Teknoloji sürekli gelişmekte olup, daha hassas, daha hızlı ve daha güvenilir FDM yazıcılar her geçen gün piyasaya sürülmektedir.
