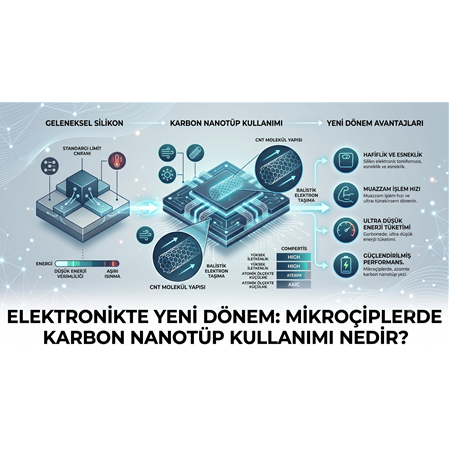

Akıllı telefonlarımızdan yapay zekâ veri merkezlerine, otonom araçlardan süper bilgisayarlara kadar modern dünyayı ayakta tutan tek bir gizli kahraman var: Mikroçipler. Ancak dijital medeniyetimizin temelini oluşturan bu minik silikon plakalar, tarihinin en büyük fiziksel ve yapısal krizlerinden birini yaşıyor.

Yarım asırdır bilgisayarların her geçen yıl daha hızlı ve ucuz olmasını sağlayan "Moore Yasası" (her iki yılda bir entegre devre üzerindeki transistör sayısının iki katına çıkacağını öngören kural) artık silikonun atomik sınırlarına takılmış durumda. Silikon tabanlı transistörleri daha fazla küçültmek, kuantum sızıntılarına ve aşırı ısınma kaynaklı erimelere yol açıyor.

Mühendisler dijital kıyameti engellemek ve yapay zekâ çağının devasa veri işleme talebine yanıt verebilmek için silikonun tahtını sarsacak bir varis buldular: Karbon Nanotüpler (CNT). Karbon nanotüplerin mikroçiplerde kullanımı, elektronikte sadece ufak bir hız artışı değil; enerji tüketimini, mimari yapıyı ve kuantum ölçekteki verimliliği baştan aşağı değiştirecek devrimsel bir dönemin kapısını aralıyor.

1. Silikonun Sınırları ve Moore Yasasının Sonu

Bilgisayar işlemcilerinin beyni transistörlerdir. Transistörleri, elektrik akımını geçiren veya durduran, böylece bilgisayarın "0" ve "1" kodlarını oluşturan mikroskobik açma-kapama anahtarları olarak düşünebilirsiniz.

Yıllar içinde bu anahtarlar o kadar küçüldü ki, günümüzün modern çiplerinde saç telinin kalınlığına milyonlarca transistör sığdırılabiliyor. Ancak silikon malzemesi 2-3 nanometre boyut sınırına ulaştığında iki ölümcül sorun baş gösteriyor:

• Kuantum Tünelleme (Akım Sızıntısı): Silikon kapılar o kadar inceliyor ki, elektronlar kapalı olması gereken kapılardan adeta bir hayalet gibi arkaya sızıyor. Bu durum, işlemcinin komutları karıştırmasına neden oluyor.

• Aşırı Isınma (Termal Tıkanma): Elektronlar silikon atomlarına çarparak çok büyük bir ısı enerjisi açığa çıkarıyor. Günümüzde veri merkezlerinin harcadığı enerjinin neredeyse yarısı bu mikroşok ısınmayı soğutmak için klimalara gidiyor.

2. Karbon Nanotüp Alan Etkili Transistör (CNFET) Nedir?

Karbon nanotüp (CNT), tek atom kalınlığındaki grafen sayfasının rulo şeklinde bükülmesiyle oluşan silindirik bir nanoyapıdır. Çapları sadece 1-2 nanometre civarındadır.

Elektronik mühendisleri, transistörün içindeki akım kanalını silikon yerine karbon nanotüplerden inşa ettiklerinde bu yapıya CNFET (Carbon Nanotube Field-Effect Transistor) adı verilir. Karbon nanotüplerin mikroçiplerdeki çalışma mantığı ve üstünlüğü şu benzersiz fiziksel özelliklere dayanır:

Balistik Elektron Taşıma

Silikonda elektronlar atomik engellere çarparak zikzaklar çizer ve yavaşlar. Karbon nanotüplerin içinde ise elektronlar neredeyse hiçbir engelle karşılaşmadan, sürtünmesiz bir borunun içinden akıp gider gibi hareket eder. Buna "balistik taşıma" denir. Sonuç; sıfıra yakın iç direnç ve ışık hızına yakın işlem kapasitesidir.

Kusursuz Yapısal Geometri

CNT'ler elektrostatik olarak mükemmel bir kontrole izin verir. İncecik yapıları sayesinde, transistörün kapısı akım kanalını 360 derece çevreleyebilir. Bu da akım sızıntılarını (kuantum tünellemeyi) tamamen engeller ve transistörün "0" konumunda sıfır enerji harcamasını sağlar.

3. Güncel Araştırmalar ve Üretim Başarıları

Laboratuvar ortamlarından seri üretim hatlarına geçişte karbon nanotüp çipler üzerinde yürütülen en güncel çalışmalar, elektronikte yeni standartları belirliyor.

MIT'nin RV16X-NANO İşlemcisi ve Ötesi

MIT (Massachusetts Institute of Technology) araştırmacıları, tamamen karbon nanotüp transistörlerden oluşan ve standart endüstriyel tasarımlarla uyumlu çalışan ilk 16 bitlik mikroişlemciyi (RV16X-NANO) üretmeyi başarmışlardı. Son dönem araştırmaları bu mimariyi 32 ve 64 bite çıkararak, ticari yapay zekâ çiplerinin prototiplerini üretmeye odaklandı.

Monolitik 3D Çip Mimarisi (Dikey Entegrasyon)

Geleneksel silikon çipler yan yana dizilen düz apartman daireleri gibidir; çünkü silikonu üst üste üretmek için gereken yüksek sıcaklıklar (yaklaşık 1000°C) alttaki katmanları eritir. Ancak karbon nanotüpler 400°C'nin altındaki sıcaklıklarda işlenebilir. Bu sayede mühendisler, bellek hücrelerini ve işlemci çekirdeklerini üst üste gökdelenler gibi inşa edebiliyorlar (3D Entegrasyon). Bu dikey mimari, veri transfer hızını 1000 kat artırıyor.

4. Klinik ve Laboratuvar Ortamında İş Sağlığı ve Toksisite Araştırmaları

Mikroçip üretimi doğrudan insan vücuduna yerleştirilen implantları kapsamadığı için son kullanıcı için biyolojik bir risk taşımaz. Ancak bu çiplerin üretildiği "temiz odalarda" (cleanrooms) çalışan mühendisler ve teknisyenler için klinik biyoguvenlik araştırmaları büyük önem arz etmektedir.

Havada Asılı Nanotüplerin Akciğer Sağlığına Etkisi

Klinik öncesi in vivo (canlı organizma) laboratuvar testlerinde, çok duvarlı karbon nanotüp (MWCNT) tozlarının maskesiz veya filtresiz ortamda solunmasının, akciğer dokusunda tıpkı asbest liflerinin yarattığına benzer kronik lezyonlar, inflamasyon ve "mesotelyoma" (akciğer zarı hasarı) riski oluşturabileceği klinik raporlarda yer almaktadır.

Bu nedenle modern çip dökümhanelerinde (foundry) şu sıkı klinik koruma protokolleri uygulanır:

• CNT'ler çip plakasına (wafer) uygulanırken toz halinde değil, özel kimyasal solüsyonlar (sıvı dispersiyon) içinde robotik kollarla sürülür.

• Fabrikalardaki havalandırma sistemleri, nano ölçekteki sızıntıları bile yakalayabilen ultra hassas ULPA/HEPA filtre kombinasyonlarıyla donatılmıştır.

• Polimer matris içine fırınlanarak sabitlenen CNT'ler, son ürün haline gelen mikroçipin içinden dışarı sızamaz veya havaya karışamaz; dolayısıyla bilgisayarı veya telefonu kullanan sivil vatandaş için klinik bir risk söz konusu değildir.

5. Avantaj - Risk Değerlendirmesi

Elektronikte karbon nanotüp dönemine geçişin sunduğu muazzam avantajlar ve endüstrinin karşı karşıya kaldığı riskler şu şekildedir:

Avantajları

• Ultra Yüksek Enerji Verimliliği: Silikon çiplere göre 3 ila 5 kat daha az enerji harcar. Bu, akıllı telefon şarjlarının haftalarca dayanması ve veri merkezlerinin karbon ayak izinin radikal şekilde düşmesi demektir.

• Üstün İşlem Hızı: Aynı enerji bütçesinde silikon işlemcilere kıyasla en az 3 kat daha hızlı frekans değerlerine ulaşabilir.

• Düşük Sıcaklıkta Üretim: 3D dikey çip mimarisine izin vererek bilgisayarların fiziksel boyutlarını küçültür.

Riskleri ve Sektörel Zorlukları

• Kiralite (Saflık) Problemi: Karbon nanotüpler üretilirken bir kısmı metal gibi (iletken), bir kısmı ise yarı iletken olarak ortaya çıkar. Mikroçipler için %99,9999 oranında saf yarı iletken nanotüplere ihtiyaç vardır. Bu saflıkta ayrıştırma yapmak hala çok yüksek maliyetlidir.

• Hizalama Zorluğu: Milyarlarca nanotüpü, çip yüzeyine birbirine paralel ve kusursuz bir düzende yerleştirmek, atomik boyutta bir kilim dokumaya benzer ve endüstriyel ölçeklenebilirliği zorlaştırır.

• Geri Dönüşüm Zorlukları: Elektronik atıklar (e-atık) içine karışan nano boyutlu karbon yapıların, doğada nasıl ayrıştırılacağı ve ekosisteme uzun vadeli etkileri henüz tam olarak haritalandırılamamıştır.

6. Endüstriyel Entegrasyon: Silikon Vadisi Ne Zaman Dönüşecek?

Yarı iletken endüstrisi trilyonlarca dolarlık devasa bir altyapıya sahiptir ve silikondan tamamen vazgeçmek kolay değildir. Bu nedenle endüstri, ilk aşamada "Silikon-CNT Hibrit" çipler üretmeye yönelmiştir. Mevcut silikon taban üzerine dikey katmanlar olarak karbon nanotüp belleklerin (NRAM) eklenmesi, ticari pazara giriş süresini kısaltmaktadır. TSMC, Intel ve Samsung gibi teknoloji devlerinin AR-GE laboratuvarlarında bu hibrit çip mimarileri üzerindeki yatırımları katlanarak artmaktadır.

Sonuç: Silikon Çağından Karbon Çağına

Bilgisayar teknolojisi yarım asırdır silikon elementinin omuzlarında yükseldi. Ancak yapay zekânın, büyük veri analizlerinin ve kuantum simülasyonlarının hayatımıza girdiği günümüzde, artık daha güçlü bir motora ihtiyacımız var.

Karbon nanotüpler, sundukları balistik elektron iletimi ve monolitik 3D mimari potansiyeliyle mikroçip dünyasındaki tıkanıklığı çözecek yegane alternatiftir. Üretim hatlarındaki hizalama ve saflık sorunları malzeme mühendisliğiyle aşındıkça, fabrikalardaki biyoguvenlik filtreleri standardize edildikçe insanlık silikon çağını kapatıp çok daha güçlü, serin ve yeşil bir dönemin, yani "Karbon Çağının" kapılarını sonuna kadar açacaktır.
